戸建て5m傾斜天井 新規露出配線工事 モールを使った新規配線工事のご紹介
更新:2022年9月30日 公開:2022年9月30日
![](https://www.fazoo.biz/contents/wp-content/uploads/お客様提供⑥-1.jpg)
こんにちは、ファズーの長谷です!
最近はすっかり秋らしい気候になってきましたね!
個人的に秋はおいしいものがたくさんあるイメージで、期間限定スイーツなども充実するので大好きな季節です(笑)!
明日からもう10月、暖房をつけ始める時期もそう遠くはないですね。吹き抜け天井や広いお部屋の場合、暖房がなかなかお部屋全体に効きづらい、という場合は、シーリングファンが活躍しますので、ぜひ冬本番を迎える前にご検討くださいね!
さて、本日は、吹き抜けの天井に、新規配線工事を行った事例をご紹介します。
今回は傾斜天井で隠蔽工事が行えなかったため、露出配線工事となりましたが、すっきりと仕上がり、お客様にもご満足の声をいただいた一件となります✨
目次
新規配線工事紹介
お写真を交えて、工事の様子をご紹介していきます!
設置前のお写真

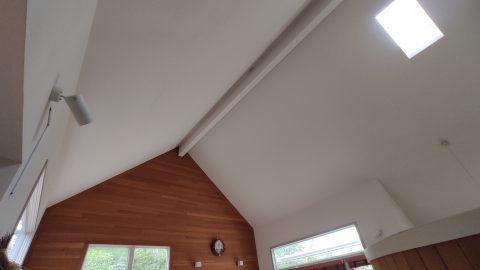

シーリングファン設置前のお写真です。傾斜天井が合わさった船底天井になっていて、最も高いところは梁のように少し下がっている部分がある状態です。
設置ご希望箇所は配線器具がついていないため、新しく配線器具を設置する必要があるのですが、こういった勾配天井のご自宅の場合は 天井裏に人が入れるようなスペースがないため、最も近いコンセントから電源をとり、露出配線で工事を行います。
天井裏に入れる隠蔽配線の工事を紹介している工事もございますのでよろしければこちらもご覧ください♪
ローリングタワー工事の様子

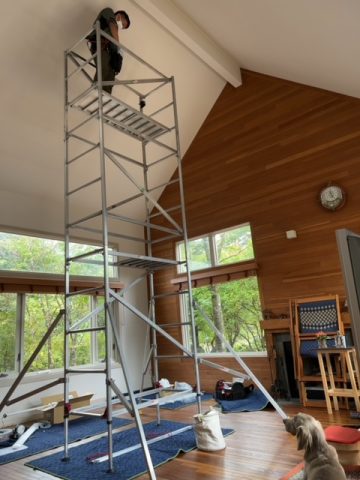

設置箇所は床から約5mの高所の天井ですので、このような室内用の組み立て足場(ローリングタワー)を使って工事していきます。お客様のワンちゃんも工事をご見学♪
設置箇所の決定・壁スイッチの設置
まずは設置したい箇所、今回はお部屋のちょうど中央あたりの梁に、シーリングファンを設置する用のアタッチメント(取付金具)を設置します。
今回は、 同部屋の床近くにあったコンセントから 電源をとり、この天井のアタッチメントを目指して配線を伸ばしていきます。

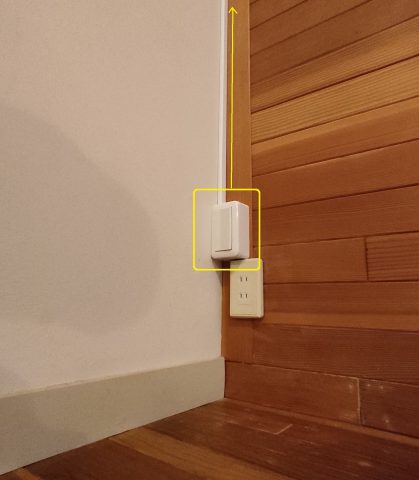

また、シーリングファンの主電源となるオンオフスイッチを、電源をとったすぐ近くにシーリングファン用の主電源スイッチを新設しました。黄色く囲ったのが今回新しく設置したスイッチです。
モールを使用した露出配線工事

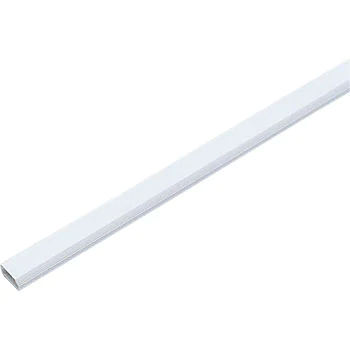

そこから シーリングファンを設置したい位置まで、このようなモールを使って配線を隠しながら天井まで配線を伸ばしていきます。

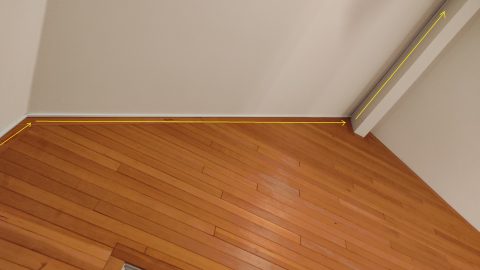

今回は 天井と壁の間に綺麗に沿ってモールを設置しているため、引きで見るとあまり気にならない仕上がりになっています✨ コンセントから黄色い矢印の方向にどんどん配線を伸ばしているイメージです。

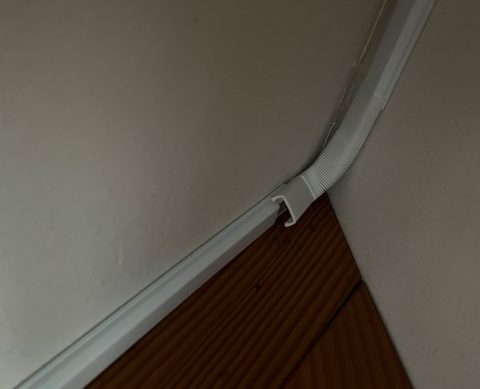

配線の方向を変えたいときはこのように端が折り曲げられるコーナー用のモールを使って、天井に這わせていきます。

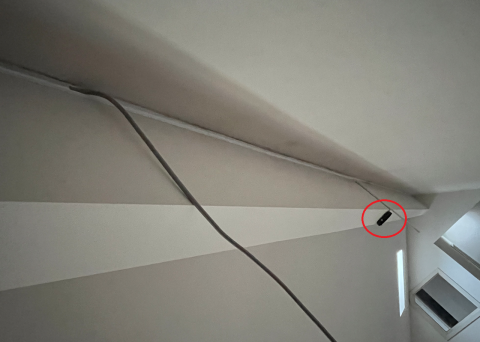

下図赤く囲った部分がシーリングファンの設置位置です。手前に見えているのは、コンセントから電源を取ってモールの中に隠している配線です。
設置したい位置までモールを這わせて配線を伸ばせました。

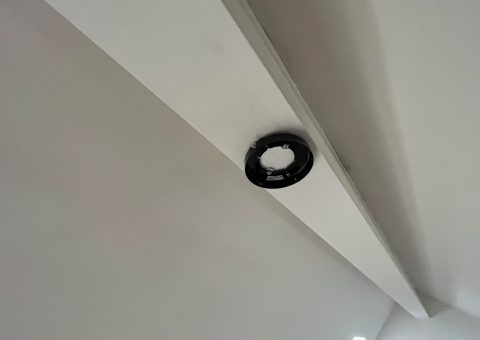

ここまで来たら、アタッチメントの内側に配線を通し、その上にシーリングファンを設置すれば完了です。

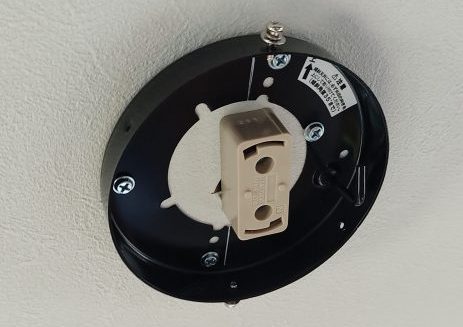

ちなみに通常はこんな感じで配線がもともとある場所に上からアタッチメントをかぶせて設置するのですが、

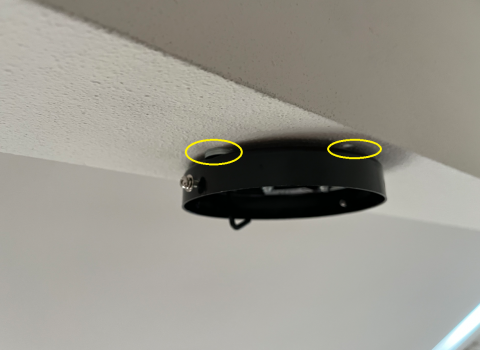

今回はモール配線でアタッチメントの横から配線を伸ばしてくる形になるので、天井とアタッチメントの間に少し高さがでるような部材を挟んでアタッチメントを設置、天井とアタッチメントの間から配線を通して、シーリングファンの電源をつないでいます。
設置完了後

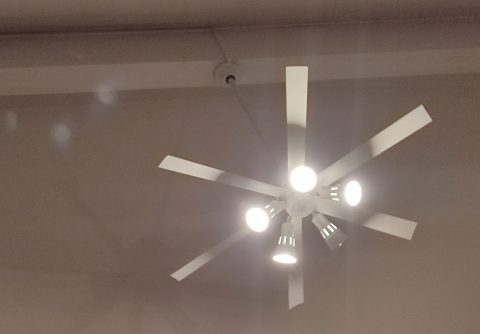

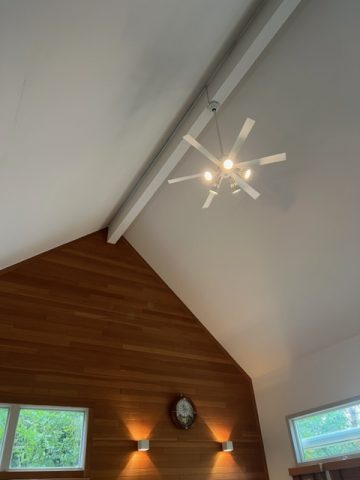

そうして無事にシーリングファンを設置した後のお写真がこちら!!
設置位置をアップにしてみるとこんな感じ✨ ホワイトの天井にうまくモールが溶け込んで、目立たない綺麗な仕上がりで設置ができました!!
設置機種について

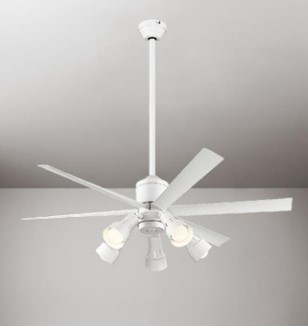

オーデリック製シーリングファンライト【OLB098】
今回設置した機種はこちら★
・取り付け商品:オーデリック製シーリングファンライト【OLB098】
・ファンの幅:1200mm
・ファンの全高:1824-1872mm ※可動電球によって高さが変わります。
・延長パイプ:90cmパイプ
・ファンの重さ:7.8kg
当店で最も人気のオーデリック製のDCモーター搭載のシリーズで、電球がスポットライト型になっているスタイリッシュなデザインです。
ライト部分は可動式になってますので、設置時に向きを調整できるのもポイント✨
